Оборудование для производства Z-образного профиля
Конфигурация оборудования
Разматыватель, система трансмиссии, профилегибочный стан (включая направляющий стол), гидравлические ножницы, гидравлическая система, электрическая система управления, выходной рольганг. Главная стойка машины обработана на продольно-фрезерном станке.
- Толщина листа: 2-3 мм (в комплект включено 5 стандартных гибочных матриц)
- Рабочая скорость: 8-10 м/мин
- Кол-во прокатных клетей: 13
- Мощность основного двигателя: 15 кВт
- Мощность гидравлической станции: 7.5 кВт
- Материал роликов: CR12
- Материал валов: термообработанная сталь 45
- Диаметр валов: ￠90 мм
- Толщина обшивки: 25 мм
- Приводная цепь: двухрядная 20A
- Гидравлическое давление: 10-12 MПa
- Материал режущего полотна: термообработанная сталь Cr12
- Семь правильных роликов и два прижимных ролика
- Система управления: ПЛК (Panasonic), преобразователь частоты, погрешность резки ≤±3 мм

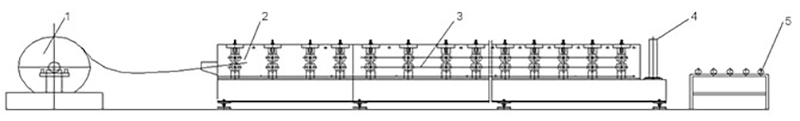

- Разматыватель
- Устройство подачи
- Профилегибочный стан
- Гидравлические ножницы
- Выходной рольганг
Технологический процесс
Разматывание (в пассивном режиме) → подача листа → профилирование → резка по длине → разгрузка.

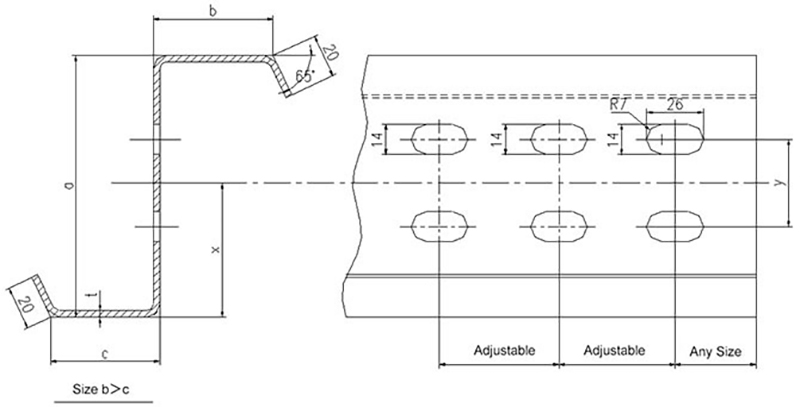

| Количество | o | b | c | t |
| 1 | 150 | 62 | 57 | 2-3 |
| 2 | 160 | 62 | 57 | 2-3 |
| 3 | 180 | 77 | 72 | 2-3 |
| 4 | 200 | 77 | 72 | 2-3 |
| 5 | 240 | 77 | 72 | 2-3 |
| 6 | 250 | 77 | 72 | 2-3 |
| 7 | 300 | 92 | 87 | 2-3 |
- h=100 мм, b=50 мм, c=15 мм, ширина рулона=210 мм
- h=150 мм, b=50/60 мм, c=20 мм, ширина рулона=270/290 мм
- h=200 мм, b=65/70 мм, c=20 мм, ширина рулона=350/360 мм
- h=250 мм, b=70/80 мм, c=20 мм, ширина рулона=410/430 мм
- h=300 мм, b=70/80 мм, c=20 мм, ширина рулона=460/480 мм

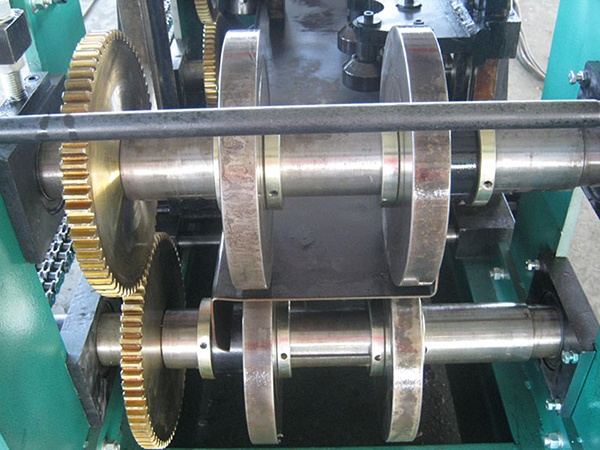

- Ролики профилегибочного оборудования для производства Z-образного профиля изготовлены из конструкционной стали. Жесткое хромовое покрытие роликов обеспечивает им эффективность и долговечность в эксплуатации.
- Процессы измерения заданной длины, пробивки и отсчета количества выпущенного профиля контролируются при помощи компьютера.
- В передней части оборудования установлены ролики, которые выравнивают и сплющивают стальные листы для их последующей обработки.
- Готовые Z-образные профили, изготовленные на нашем оборудовании, характеризуются высокой прочностью при изгибе и легкостью при монтаже.
- Z-образные профили обычно используются в качестве кровельного покрытия домов, при устройстве наружных стен, при необходимости перекрывать длинные пролеты зданий и сооружений, а также на средних промышленных объектах, таких как фабрики, торговые склады, гаражи, спортзалы, выставочные центры, кинотеатры, театры и т.д.
