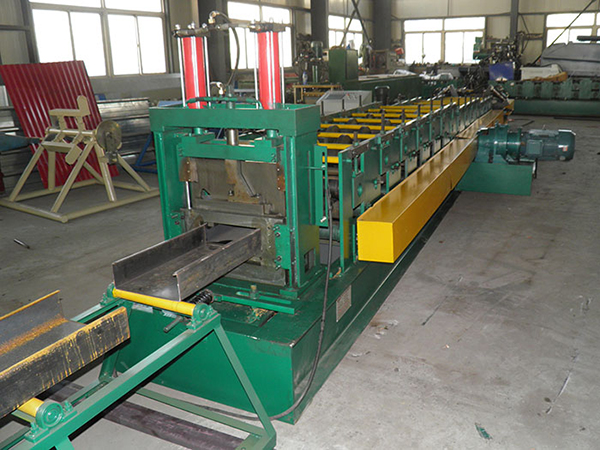

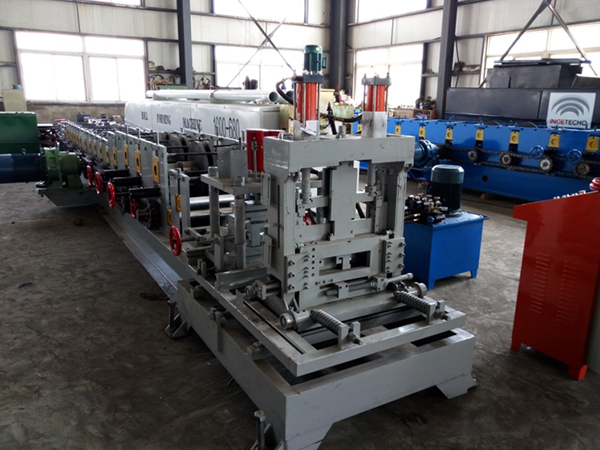

Оборудование для производства C-образного профиля
| Толщина листа | 2-3 мм (в комплект включено 5 стандартных гибочных матриц) |
| Рабочая скорость | 8-10 м/мин |
| Кол-во прокатных клетей | 13 |
| Мощность основного двигателя | 11 кВт |
| Мощность гидравлической станции | 7.5 кВт |
| Материал роликов | CR12 |
| Материал валов | термообработанная сталь 45 |
| Диаметр валов | ￠ 85 мм |
| Толщина обшивки | 20 мм |
| Приводная цепь | двухрядная 20A |
| Гидравлическое давление | 10-12 M П a |
| Материал режущего полотна | термообработанная сталь Cr12 |
| Ролики | семь правильных роликов и два прижимных ролика |
| Система управления | ПЛК ( Panasonic ), преобразователь частоты, погрешность резки ≤±3 мм |

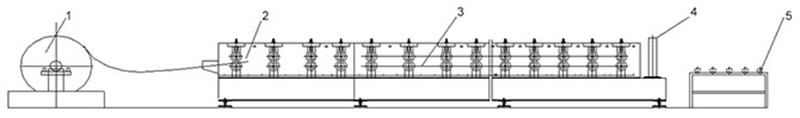

Конфигурация оборудования
Разматыватель, система трансмиссии, профилегибочный стан (включая направляющий стол), гидравлические ножницы, гидравлическая система, электрическая система управления, выходной рольганг. Главная стойка машины обработана на продольно-фрезерном станке.
- Разматыватель
- Устройство подачи
- Профилегибочный стан
- Гидравлические ножницы
- Выходной рольганг
Технологический процесс
Разматывание (в пассивном режиме) → подача листа → профилирование → резка по длине → разгрузка.

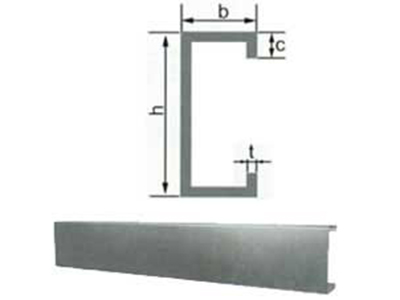

- h=100 мм, b=50 мм, c=15 мм, ширина рулона=210 мм
- h=150 мм, b=50/60 мм, c=20 мм, ширина рулона=270/290 мм
- h=200 мм, b=65/70 мм, c=20 мм, ширина рулона=350/360 мм
- h=250 мм, b=70/80 мм, c=20 мм, ширина рулона=410/430 мм
- h=300 мм, b=70/80 мм, c=20 мм, ширина рулона=460/480 мм
- Ролики профилегибочного оборудования для производства C-образного профиля изготовлены из конструкционной стали. Жесткое хромовое покрытие роликов обеспечивает им эффективность и долговечность в эксплуатации.
- Процессы измерения заданной длины, пробивки и отсчета количества выпущенного профиля контролируются при помощи компьютера.
- В передней части оборудования установлены ролики, которые выравнивают и сплющивают стальные листы для их последующей обработки.
- Готовые С-образные профили, изготовленные на нашем оборудовании, характеризуются высокой прочностью при изгибе и легкостью при монтаже.
- С-образные профили обычно используются в качестве кровельного покрытия домов, при устройстве наружных стен, при необходимости перекрывать длинные пролеты зданий и сооружений, а также на средних промышленных объектах, таких как фабрики, торговые склады, гаражи, спортзалы, выставочные центры, кинотеатры, театры и т.д.
