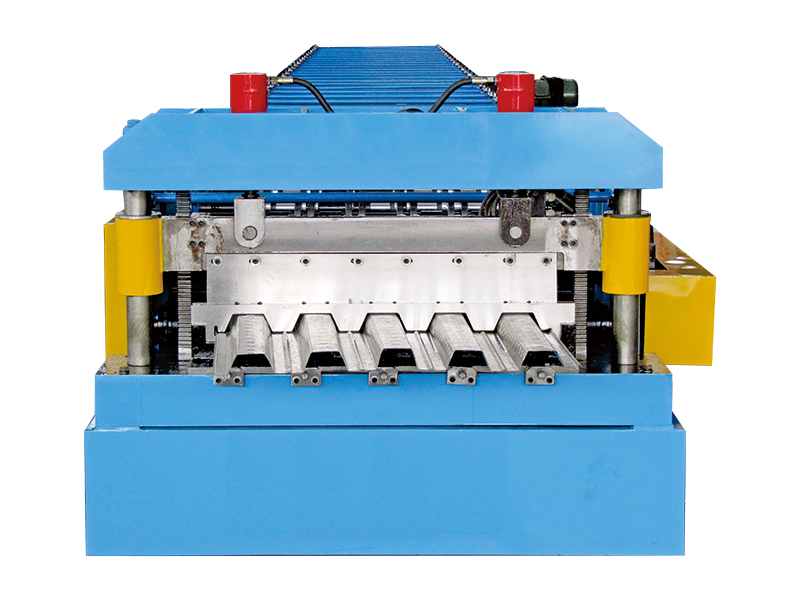

Профилегибочное оборудование для производства стального профнастила

Разматыватель: пассивный
Грузоподъемность разматывателя: 5 т
Рама: сварная конструкция из двутавровых балок
Механизм подачи листа: боковые ролики
Привод: цепной (20A, двухрядная цепь)
Диаметр валов: Ø90 мм
Мощность основного двигателя: 22 кВт
Рабочая скорость: 0-15 м/мин (без учета резки)
Кол-во прокатных клетей: 28
Материал роликов: кованная сталь 45 с хромовым покрытием
Толщина хромового покрытия роликов: 0.05 мм
Материал валов: термообработанная сталь 45
Мощность гидравлической станции: 5.5 кВт
Гидравлическое давление: 20 MПa
Мощность гидравлической станции

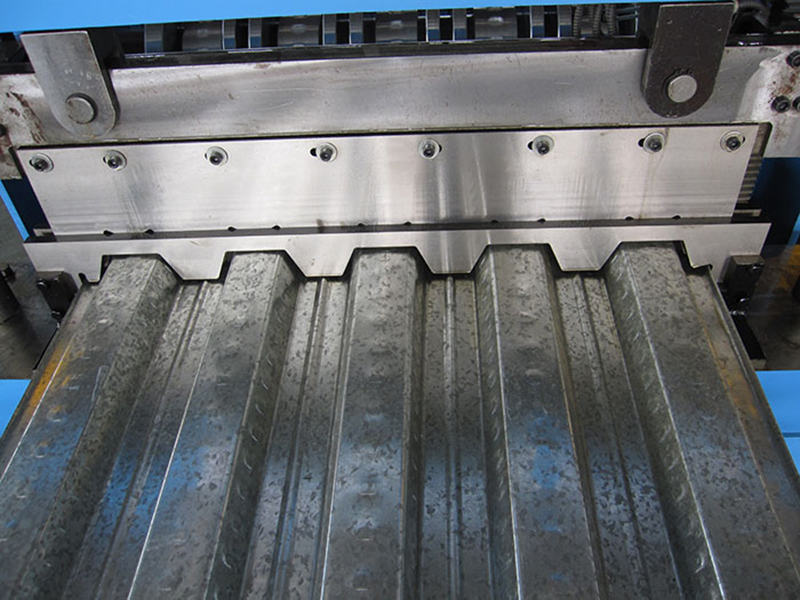

Режущее устройство: гидравлические ножницы
Материал режущего полотна: Cr12Mov
Термообработка режущего полотна: HRC 58℃-60℃

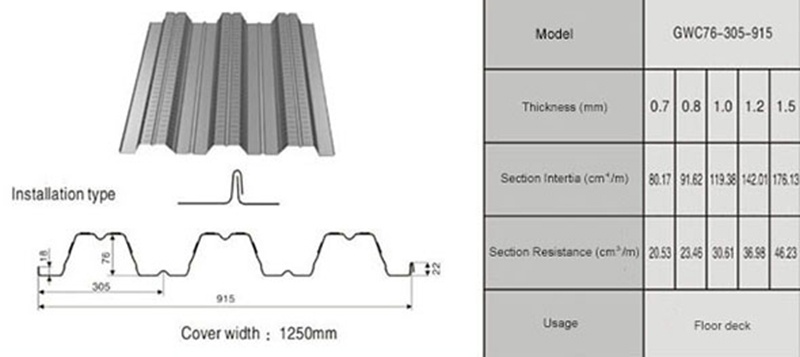

Толщина листа: 0.7 -1.6 мм
Ширина листа при подаче: 1250 мм
Погрешность резки: ±2 мм
Система управления: преобразователь частоты
ПЛК: Panasonic
Кодовый датчик: Omron
Размеры: 15500×1400×1300 мм

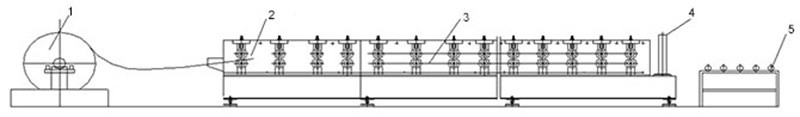

Технологический процесс
Разматывание (в пассивном режиме) → подача листа → профилирование → резка по длине → разгрузка.

Разматыватель
Устройство подачи
Профилегибочный стан
Гидравлические ножницы
Выходной рольганг

Комплектация оборудования
Пассивный разматыватель (5 т); Профилегибочный стан; Гидравлические ножницы; Гидравлическая станция; Панель управления с ПЛК; Выходной рольганг.
