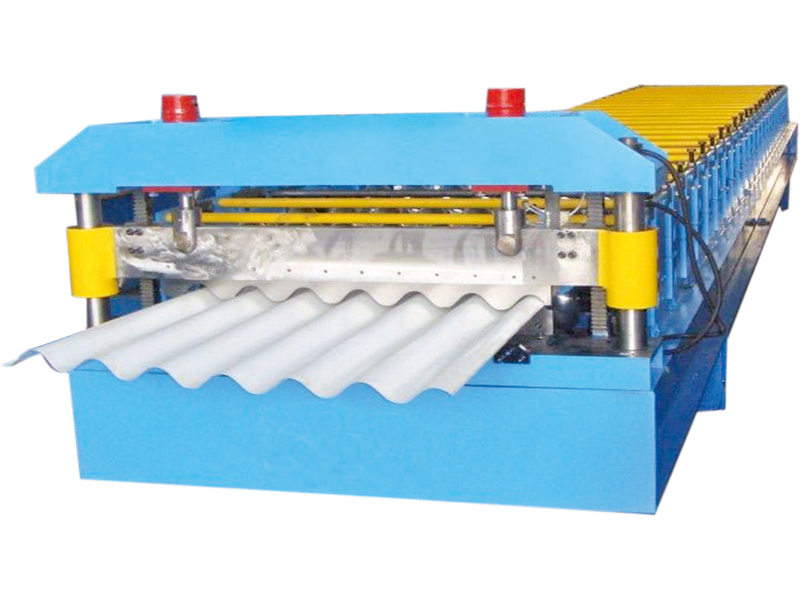

Профилегибочное оборудование для производства гофрированных листов 840

Это оборудование применяется для производства гофрированного листа и профнастила 840. Отличается высокой автоматичностью и простым управлением.

Разматыватель: пассивный
Грузоподъемность разматывателя: 5 т
Рама: сварная конструкция из Н-образного стального профиля, 350 мм
Толщина обшивки: 18 мм
Механизм подачи листа: боковые ролики
Привод: цепной
Диаметр валов: ￠70 мм
Приводная цепь: 16A, однорядная
Мощность основного двигателя: 5.5 кВт
Рабочая скорость: 10-15 м/мин
Кол-во прокатных клетей: 18
Материал роликов: кованная сталь 45 с хромовым покрытием
Толщина хромового покрытия роликов: 0.05 мм
Мощность гидравлической станции: 4 кВт, давление: 8-12 MПa
Гидравлический насос: шестереночный
Материал режущего полотна: Cr12
Термообработка режущего полотна: HRC 58℃-60℃
Толщина листа: 0.3-0.8 мм
Ширина листа при подаче: 1000 мм
Погрешность резки: ±2 мм
Система управления: ПЛК (Panasonic)
Электропитание: 380В, 50 Гц, 3 фазы.

Технологический процесс
Разматывание (в пассивном режиме) → подача листа → профилирование → резка по длине → разгрузка.

Комплектация

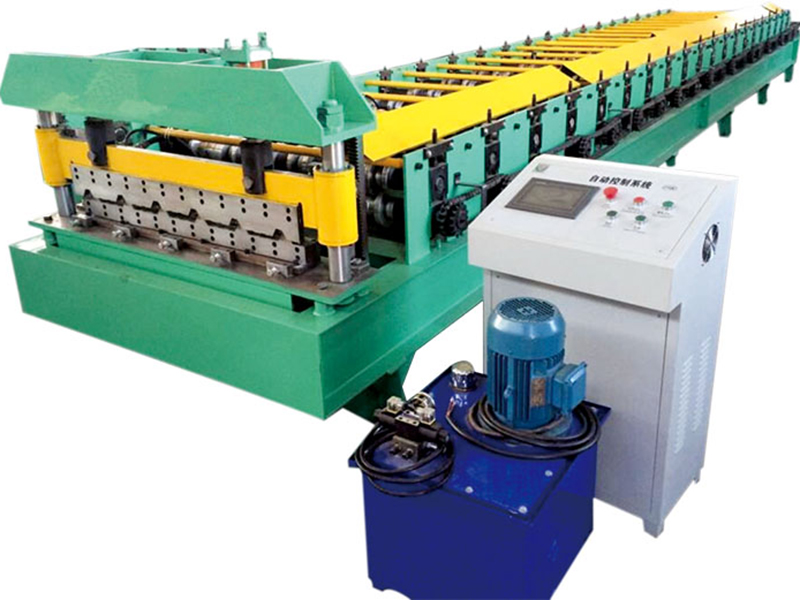

Пассивный разматыватель (5 т); Профилегибочный стан; Гидравлические ножницы; Гидравлическая станция; Панель управления с ПЛК; Приёмный рольганг.

• Профилегибочное оборудование для производства гофрированных листов 840 отличается компактным строением и оригинальным дизайном. Сваренное полностью из прокаливаемой стали, оборудование надежно и долговечно в эксплуатации.
• Автоматические измерительные приборы и режущие инструменты позволяют изготовить профили точно заданных размеров.
