Профилегибочное оборудование для производства сэндвич панелей
Линия производства сэндвич панелей серии BH является комплексным оборудованием, позволяющим выполнять все стадии технологического процесса быстро и эффективно. Скорость регулируется бесступенчато. Линия состоит из системы подачи материала, профилегибочного стана и системы соединения отдельных компонентов сэндвич панели (устройство для нанесения клея, устройство нагрева, система склеивания, устройство для прорезания канавок, устройство для загиба кромок, автоматическое режущее устройство и т.д.).
Технологический процесс
- Стеновая панель, плита EPS ”H” (1000-1200 мм)
- Стеновая панель со скрытым замком, шпунтовая панель EPS (950-1150 мм)

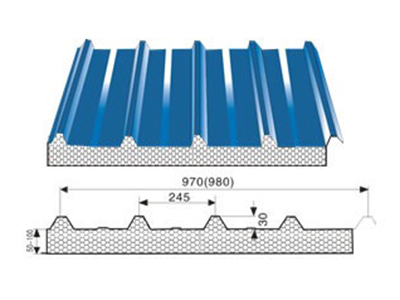

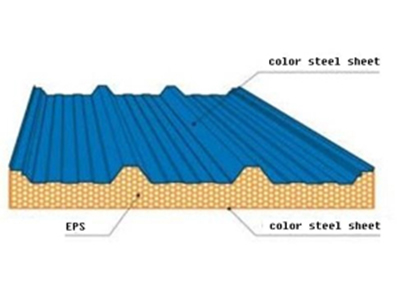

- Кровельная панель, гофрированная с наполнителем из EPS (общая ширина: 980 мм).

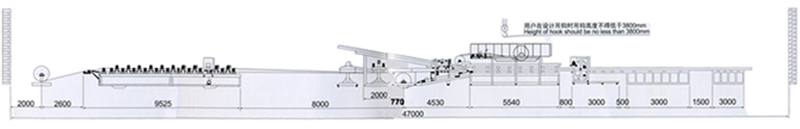

- Габариты линии: 38000 мм × 3600 мм × 3300 мм
- Система управления: промышленный компьютер, ПЛК, преобразователь частоты.
- Общая мощность (включая систему нагрева): около 30 кВт
- Рабочая скорость: 1000~4000 мм/мин (преобразователь частоты)
- Плотность пенополистирола: >18 кг/м3
- Основное сырье: пенополистирол и полиуретан, 1000~1200 мм × (0.5~0.6 мм)
- Электропитание: 380В/50-60 Гц
- Толщина готовой сэндвич панели: 50-250 мм
- Годовой объем производства: 600, 000м2
- Масса: 15 т
- Разматыватель:
Внутренний диаметр рулона: 500 мм
Ширина рулона: ≤1200 мм
Внешний диаметр рулона: ≤1300 мм
Грузоподъемность: ≤5 т - Профилегибочный стан: 9500×1400 мм (Д×Ш), двигатель: 2.2 кВт
- Оборудование для соединения компонентов панели: 12000×2400 мм (Д×Ш), двигатель: 2.2 кВт
- Система приготовления и нанесения двухкомпонентного полиуретанового клея.
- Резательное устройство: пила способна перемещаться как в продольном, так и в поперечном направлении. Устройство оборудовано расширителем и пневматическим прессом. Продольное и поперечное движение пилы контролируется ограничителями хода. Диаметр пилы: 255 мм. Частота вращения: 1230 об/мин.
- Рольганг: бесприводной (2 комплекта), габариты: 3000 мм×1210 мм
- Система управления: ПЛК
