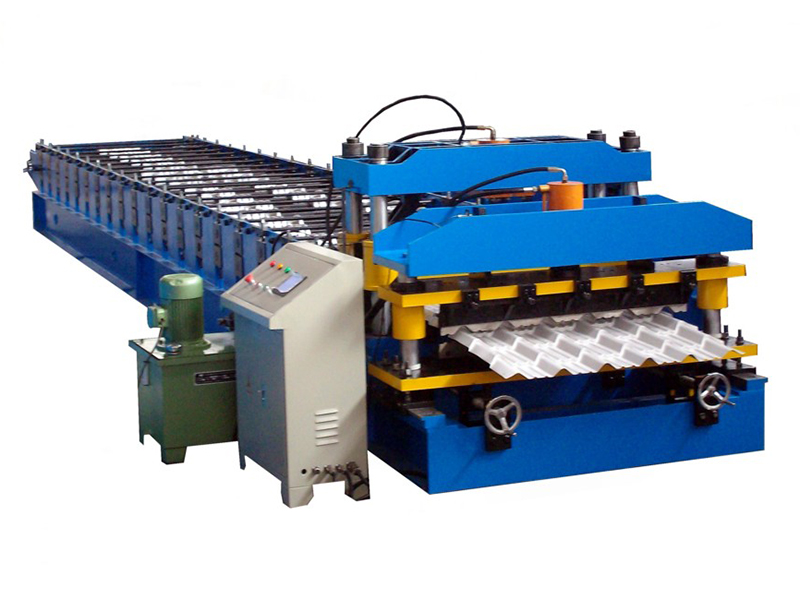

Оборудование для производства глазурованной черепицы

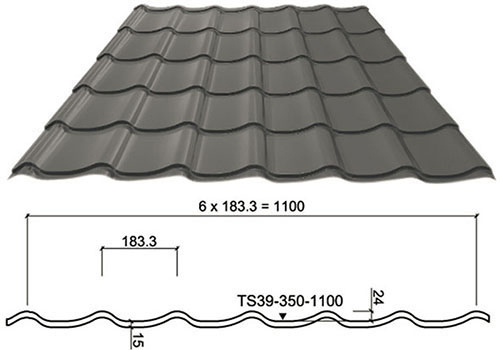

- Размеры рулонной стали (мм): 1250×(0.4-0.8)×Д, предел прочности на растяжение ≤250 MПa
- Рабочая скорость: 3.0-4.0 м/мин (при шаге гофра в 350 мм)
- Кол-во прокатных клетей: 16
- Рама: сварная конструкция из Н-образного стального профиля, 350 мм
- Толщина обшивки: 16 мм
- Материал роликов: кованная сталь 45 с хромовым покрытием
- Материал валов: закаленная кованная сталь 45
- Диаметр валов: ￠70 мм
- Мощность основного двигателя: 5.5 кВт
- Мощность гидравлической станции: 11 кВт
- Гидравлическое давление: 10-12 MПa
- Система управления: ПЛК (Panasonic), преобразователь частоты
- Размеры: 7000×1700×1400 мм
- Особенности конструкции
a. Простая и выверенная конструкция, аккуратный внешний вид. Станина профилегибочной машины выполнена из стальных балок, сваренных между собой и подвергнутых последующей обработке, благодаря чему оборудование предельно устойчиво и стабильно в работе.
б. Автоматические измерительные приборы и высокоточные режущие инструменты позволяют четко придерживаться необходимых размеров изделий. - Комплектация
Машина для производства глазурованной черепицы укомплектована разматывателем грузоподъемностью в 5 тонн, системой трансмиссии, профилегибочным станом, устройством поперечной штамповки, гидравлическими ножницами, гидравлической системой, электрической системой управления и приёмным рольгангом.
Технологический процесс
Разматывание→подача листа→ выравнивание и направление листа→ профилирование→поперечная штамповка → резка → разгрузка на рольганг

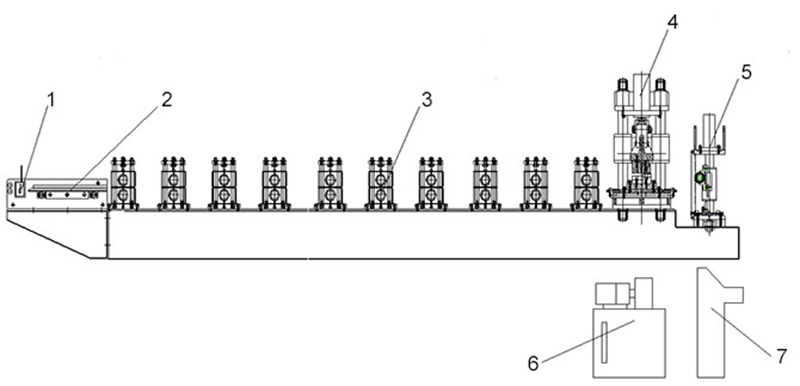

- Ручные ножницы
- Направляющее устройство

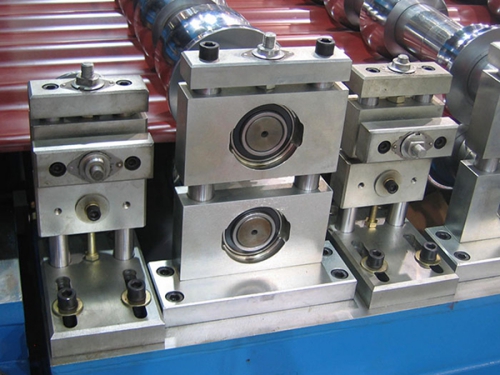

- Профилегибочный стан
- Штамповочный пресс

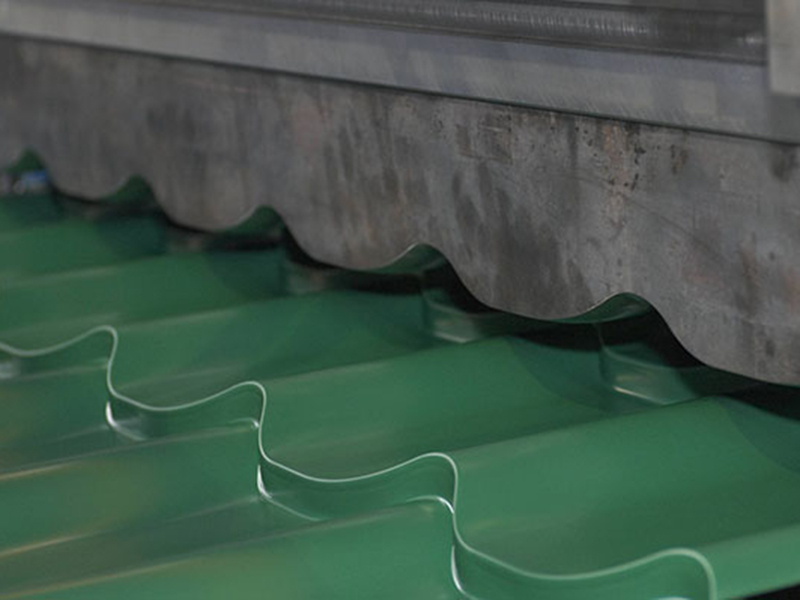

- Гидравлические ножницы
- Гидравлическая система
- Система управления ПЛК
